高分子陶瓷聚合物应用规范（07-5）涂装环境对涂装作业的影响之对涂装作业的建议

[声明：所有图片资料均是自己现场实际拍摄，文字资料由本人整理总结所得，如有遗漏或错误，请您及时交流沟通或拨冗指正，不胜感激。

原创作品，如需转载，请联系本人。

联系方式：李兵 13331178788(微信同号)]

1、环境条件选择

①、温度选择

参考涂料供应商的规范：涂料供应商通常提供了特定的施工温度范围，需要遵循其建议。过高或过低的温度可能会影响涂层干燥的速度和质量。例如高分子陶瓷聚合物（UC313、UA808等）材料涂覆的**温度范围为3℃～30℃，相对湿度85%以下，底材表面温度应高于露点5℃以上；温度和湿度应在基材附近测量，当基体材料表面温度过低时以及湿度较大的天气状况下不建议进行涂覆施工。

考虑表面温度：施工温度不仅涉及环境温度，也需要考虑基材表面温度。确保基材温度在涂料规范要求的范围内，以获得良好的附着力和干燥效果。

②、相对湿度控制

规范湿度范围：参考涂料供应商的规范，了解涂料在施工过程中所需的相对湿度范围。避免湿度过高导致涂料干燥时间延长和涂层不均匀，或湿度过低导致涂料过早固化和表面问题。

控制湿度：使用空气处理设备（如驱湿机、除湿机）控制湿度，确保施工区域的湿度稳定且符合要求。

③、气流和通风

确保充分通风：良好的通风可以帮助迅速排除挥发性有机化合物（VOCs）和其他有害气体，减少室内空气污染。使用通风设备或自然通风确保新鲜空气的流动，维持良好的室内空气质量。

控制气流：避免强风或气流对涂料喷涂过程的干扰，以确保涂料的均匀涂布和干燥。

④、避免污染、确保干净施工环境

在施工区域内维持干净、无尘和无污染物的环境。预先清理施工区域，封控周围可能有妨碍质量的污染源。

2、基体处理：

基体处理是重防腐涂装作业中非常重要的一步，以下是基体处理的具体内容：

①、表面清洁

彻底清除污垢和附着物：在开始涂装作业之前，必须将基体表面的污垢、油脂、灰尘、铁锈等杂质完全清除。可以使用水冲洗、喷砂、刮除或溶剂清洗等方法来清洁表面。

注意油脂和脱脂：对于油脂污染，可以使用适当的溶剂清除。使用合适的脱脂剂清洁表面可确保涂料能够良好地附着在基体上。

②、表面处理

去除旧涂层：如果基体上存在旧涂层，必须将其彻底去除。可以通过机械去除（喷砂、钢丝刷、刮削等）或化学法去除，确保基体表面干净，便于新涂层的附着。

钝化处理：对于金属基体，特别是钢铁，使用酸洗或碱洗等钝化处理可以增加涂层对基体的附着力并减少腐蚀的发生。

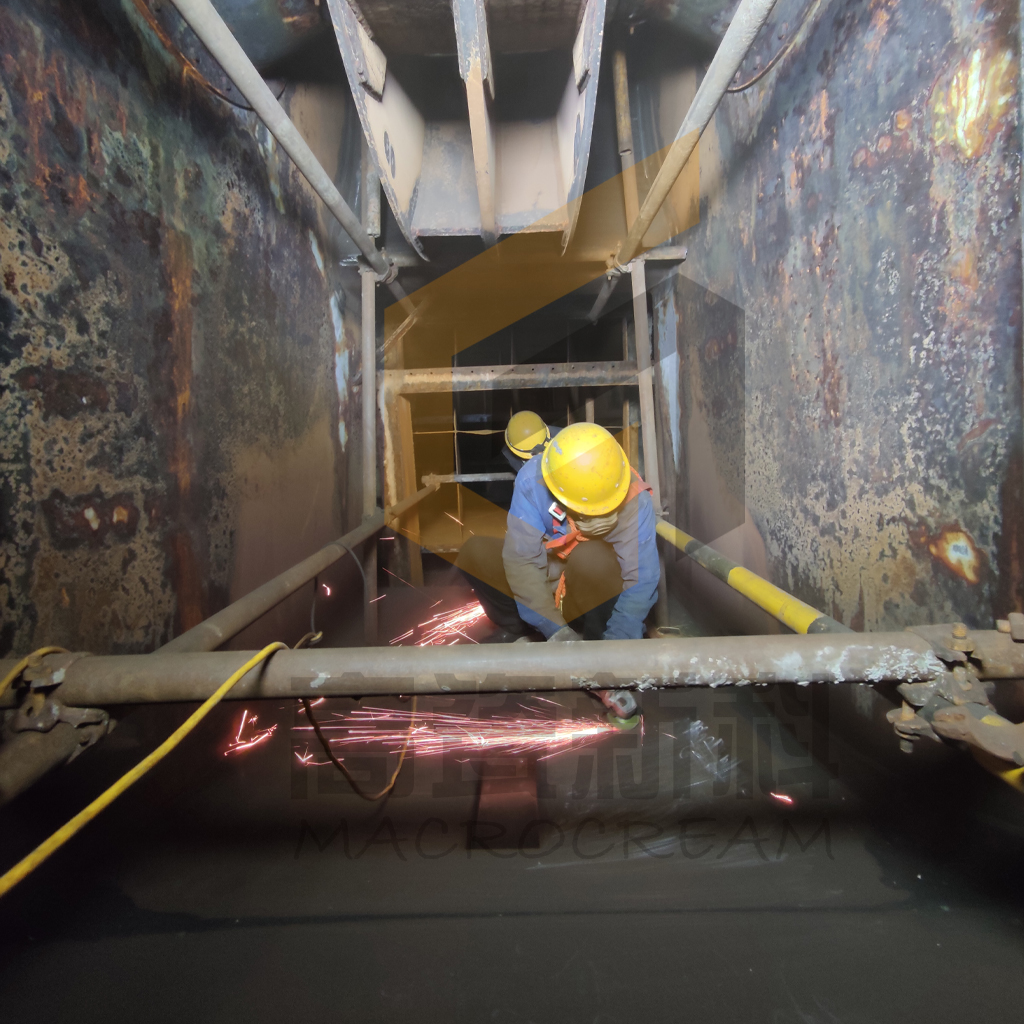

风机内衬高分子陶瓷聚合物UA818耐磨涂层

3、表面准备：

喷砂处理：将表面喷砂可以增加基体表面的粗糙度，提供更好的涂料附着力。喷砂还可以去除表面污垢和锈蚀，减少腐蚀的风险。

修补处理：如有深度凹坑、划痕或腐蚀损伤，需要进行修补处理。使用适当的修补材料填补凹坑、平滑表面，并确保修补区域与周围基体具有一致的表面状况。

4、检查检测

检查基体：在进行涂装前，应仔细检查基体的完整性并确保没有结构性问题或破损。如果发现任何损坏、疲劳裂纹或其他结构性问题，要先进行修复或维修，以确保基体的合适性。

检测湿度和盐渍含量：特别对于钢铁基体，在涂装前测量基体的表面湿度和盐渍含量，以确保基体的干燥和低盐渍，以维持涂层的质量和耐久性。

基体处理的具体方法和措施会根据涂料、基材和施工环境的不同而有所差异。在进行重防腐涂装作业之前，要仔细阅读涂料制造商的技术资料和建议，并按照其要求进行基体处理，以确保成功的涂装作业和优质的涂层结果。

5、涂料料选择

根据工程需求和使用环境选择合适的重防腐涂料，如环氧树脂、聚氨酯、丙烯酸等。确保涂料具有良好的抗腐蚀性能、耐久性和附着力。根据涂装条件选择适当的涂料类型，例如，温度、湿度、UV暴露等。

涂料选择是重防腐涂装作业中非常重要的一环，下面是需要考虑的一些具体事项：

考虑使用环境：根据涂装所处的使用环境、气候条件和暴露程度，选择具有相应耐候性和耐化学腐蚀性的涂料。例如，对于室外或暴露于高温、潮湿或化学品环境下的涂装，可能需要选择耐候性更好的环氧或聚氨酯涂料。

考虑涂装目标：根据涂装的目标，如增加表面硬度、提高防腐性能或提供阻燃性能等，选择适合的涂料类型。不同的涂料有不同的性能特点，可以根据需求选择具有适当特性的涂料。

参考涂料供应商建议：涂料供应商是**的技术支持来源。参考涂料供应商提供的技术资料、技术手册和建议，了解涂料的性能、施工要求、使用寿命等。根据项目需求，寻求涂料供应商的意见，以确保选择适合的涂料。

考虑涂料的附着力和耐久性：选择具有良好附着力的涂料，确保涂层能够牢固地附着在基材上。同时，通过选择耐久性好的涂料，使得涂层能够长期保持其性能和美观。

合规性和安全性：涂料选择还应考虑到合规性和安全性，确保所选涂料符合相关法规和标准。关注涂料中是否含有有害物质，如挥发性有机化合物（VOCs），并选择符合环保标准的涂料。

参考案例和经验：了解相关领域的涂装案例和经验，可以帮助确定适合的涂料选择。参考类似项目中使用的成功涂料，咨询专业人员或行业经验者的建议。

适当的涂料选择还需要考虑到施工条件、实际预算和项目要求等方面。在做出最终的涂料选择之前，建议进行充分的研究、测试和咨询，以确保涂料的选择符合项目的要求并达到预期的效果。

高分子陶瓷聚合物UA818

6、施工技术和设备

掌握涂料施工的正确技术和方法，如喷涂、刷涂、辊涂等。确保涂料的均匀涂布、适当的厚度和良好的表面质量。使用合适的涂装设备和工具，如喷枪、滚筒、刷子等。确保设备和工具的选择和状态符合要求。采用现代化设备，如自动喷涂系统等，可以提高作业效率和涂层质量。

①、施工技术

喷涂技术：喷涂是一种常用的涂装技术，可以快速、均匀地涂布涂料。掌握适当的喷涂技术，包括喷涂厚度的控制、重叠的合适程度、喷枪与基材的距离等。

刷涂技术：刷涂适用于一些较小的区域或需要特定修复或涂装细节的情况。使用适当的刷子和正确的刷涂技巧，确保涂料均匀、无刷痕地涂布。

②、施工设备

喷涂设备：选择合适的喷涂设备，如喷枪、压力罐、气动泵等，在施工过程中实现涂料的均匀喷涂。根据涂装要求、涂料类型和施工规模等因素，选择适当的喷枪型号和喷嘴尺寸。

滚涂设备：滚涂是涂料施工过程中常见的一种方法，适用于较大面积的涂装。选择高质量的滚筒、滚筒涂装架和延长杆等，确保涂料的均匀滚涂和涂层的一致性。

辅助设备：根据具体施工需求，可以使用辅助设备如搅拌机、过滤器、搅拌棒等来帮助混合和处理涂料，确保涂料质量。

风机内衬高分子陶瓷聚合物UA818耐磨涂层

7、涂层质量的检测和控制

厚度测量和控制：使用适当的测量工具，如湿膜厚度计或干膜厚度计，对涂料施工过程中的涂层厚度进行测量和控制。确保涂层厚度符合规范和项目要求。

施工顺序：根据涂料的特性和施工要求，合理安排施工顺序。例如，高分子陶瓷聚合物如无特殊要求，需先涂底涂再涂耐磨层后再涂面涂，确保施工顺序有利于涂层的完整性和性能。

涂装道数：根据涂料供应商的指导和项目要求，确定涂装所需的层数。适当控制每层涂料的厚度和干燥时间，以确保涂层的质量和结果。

质量控制和检验：在涂装作业过程中进行质量控制和检验，确保涂料施工的符合要求。检查涂层的附着力、厚度、光洁度等特性，并根据涂料供应商的建议进行合适的记录和检测。

风机内衬高分子陶瓷聚合物UA818耐磨涂层（完成后的效果）

8、安全措施

使用个人防护装备，如防护面罩、手套、防护服等。根据涂料厂商建议选择合适的个人防护装备，保障施工人员的安全。根据涂料的安全指南和施工要求，保持通风或使用呼吸防护设备，避免有害气体和颗粒物的吸入。

在重防腐涂装作业中，安全措施至关重要。以下是一些详细的安全措施建议：

个人防护装备：根据涂料供应商的要求，佩戴适当的个人防护装备，如全脸面罩、呼吸防护器、手套、防护服和安全鞋等。这些装备可以保护涂装人员免受有害气体、溶剂和颗粒物的伤害。

通风和排风系统：在涂装区域安装适当的通风和排风系统，以确保室内空气的流通和质量。这有助于减少有害气体和飘溢颗粒的浓度，保持施工区域的空气清新。

灭火设备和应急措施：在涂装现场配备适当的灭火设备，如灭火器和消防水泵，并确保施工人员熟悉使用和处理火灾紧急情况的方法。制定应急计划和程序，并向涂装人员提供相关培训，使他们能够做出正确和迅速的反应以应对紧急情况。

环境安全：确保施工现场的场地安全，如防滑措施、设备的稳固安装和避免杂物堆放等，以减少工作区域的风险和危险。标示和标识危险区域、危险品和紧急出口，使涂装人员清晰了解安全标志和指示。

操作规程和培训：确保涂装团队掌握正确的施工操作规程和技术要求，并定期进行培训和安全意识提醒，以确保每个人都了解安全要求和**实践。定期进行安全检查和审查，确保安全政策和规定的有效性，并采取必要的改进措施。

废料处理：根据涂料及相关废料的安全处理要求，采取适当的废物收集和处理措施，避免对环境造成污染和危害。请注意，这些是一般的安全措施建议，具体的安全要求应根据涂料供应商的建议、当地法规以及项目特定的安全要求进行完善和细化。

在进行重防腐涂装作业之前，确保所有涂装人员都经过必要的安全培训并遵守适当的安全规范，以确保施工过程的安全和涂装结果的质量。

风机内衬高分子陶瓷聚合物UA818耐磨涂层（使用两年后的效果）

UA818产品概述

UA818高分子陶瓷聚合物耐磨涂料是由高性能耐磨骨料（金属碳化物、氧化硅、氧化铝、金刚砂等）、特种高分子陶瓷材料与改性增韧耐高温树脂进行复合得到的高性能耐磨抗腐蚀聚合物材料。可用于一般至中等负荷细颗粒冲蚀造成的各类磨损件的修复和在各类有耐磨、抗腐蚀要求的机件基体表面防腐耐磨涂层的制备，耐磨性能上是一般聚氨酯橡胶的5倍以上，普通混炼橡胶的20-30倍；抗冲击性是一般进口耐磨防护剂的10-15倍；广泛用于各类磨损件的修复和在各类有耐磨、抗蚀要求的机件表面制备耐磨防腐涂层。如：管道、弯头、泥浆泵、抽砂泵、离心机、填料箱、电厂脱硫系统浆液循环泵泵体、叶轮、大小头等的修复和预保护。

UA818最高耐温180℃，可在-30℃～150℃工况条件下长期使用。

特别说明：因UA系列产品为了保证涂层的耐磨性，一般都选用的都是尺寸稍大的陶瓷颗粒作为耐磨骨料，因高分子树脂在固化过程中具有一定的收缩， UA系列聚合物材料在固化过程中不可避免会出现一些砂眼、气孔等，为了保证涂层的整体性能，一般涂层制作过程中会选用高分子陶瓷聚合物专用底涂材料和面涂材料配合使用。

UA818的特点

※ 耐磨和抗腐蚀性能优异，可适用于多种复杂工况下的设备预防护，对于一般负荷下细颗粒的磨损具有很好的耐磨防护性能；

※ 与金属类的设备基体粘接强度高，附着力好，可与多种金属基体结合，如碳钢、不锈钢等多种金属紧紧结合；；

※ 常温固化，固化速度快，易成型，对施工环境要求较底，施工工艺简单方便；

※ 不含有机溶剂，低VOCs，不易燃，环保无挥发；

※ 操作时效性适中，操作可采用刮涂工艺，简单易用，对施工人员无太高技术要求；

※ 固化后的涂层致密坚硬，可实现对设备防护部件的无缝覆盖；
