高分子陶瓷聚合物UC313应用规范（02）主要的几种清理方式及喷射清理的等级和对应图片

[声明：所有图片资料均是自己现场实际拍摄，文字资料由整理总结所得，如有遗漏或错误，请您及时交流沟通或拨冗指正，不胜感激。

联系方式：李兵   13331178788(微信同号)]

“ 基体的清理是防腐施工成败的重中之重，占据了防腐施工中的重要部分，对于其中的清理方式、清理等级，本系列文章将根据国家标准进行详细的梳理，期待为您提供相关的建议。”

01

—

清理方式

一般常用的清理方式主要是引用于《GB/T 8923.1-2011 / ISO 8501-1:2007 涂覆涂料前钢材表面处理   表面清洁度的目视评定   **部分：未涂覆过的钢材表面和全面清理原有涂层后的钢材表面的锈蚀等级和处理等级》，在这个国标中明确的全面清理方式为喷射清理（标识符号为Sa）、手工和动力工具清理（标识符号为St）、火焰清理（标识符号为F1）三种，这也是目前防腐施工体系中应用最多的；

但在《GB/T 8923.2-2008 / ISO 8501-2:1994 涂覆涂料前钢材表面处理 表面清洁度的目视评定第二部分：已涂覆过的钢材表面局部清除原有涂层后的处理等级》中又规定了局部清理的三种方式，分别是已涂覆表面的局部喷射清理（标识代码为P Sa）、已涂覆表面的局部手工和动力工具清理（标识代码为P St）、已涂覆表面的局部机械打磨（标识代码为P Ma）;

在《GB/T 8923.4-2013 / ISO 8501-4:2006 涂覆涂料前钢材表面处理 表面清洁度的目视评定第四部分：与高压水喷射处理有关的初始表面状态、处理等级和闪锈等级》中还规定了高压水喷射清理（标识代码为Wa）。

本文中只对引用于《GB/T 8923.1-2011 / ISO 8501-1:2007 涂覆涂料前钢材表面处理   表面清洁度的目视评定   **部分：未涂覆过的钢材表面和全面清理原有涂层后的钢材表面的锈蚀等级和处理等级》的几种清理方式和相关等级加以介绍

02

—

喷射清理（Sa）

对喷射清理的表面处理,用字母“Sa”表示，字母后面的数字代表等级，如“Sa1”、“Sa2½”，其中的“1”、“2½”表示清除氧化皮、铁锈和原有涂层的程度。

喷射清理前，应铲除全部厚锈层，可见的油、脂和污物也应清除掉。

喷射清理后，应清除表面的浮灰和碎屑。

喷射清理等级表述级图片对照

1、Sa1 轻度的喷射清理：在不放大的情况下观察时,表面应无可见的油、脂和污物，并且没有附着不牢的氧化皮、铁锈、涂层和外来杂质。

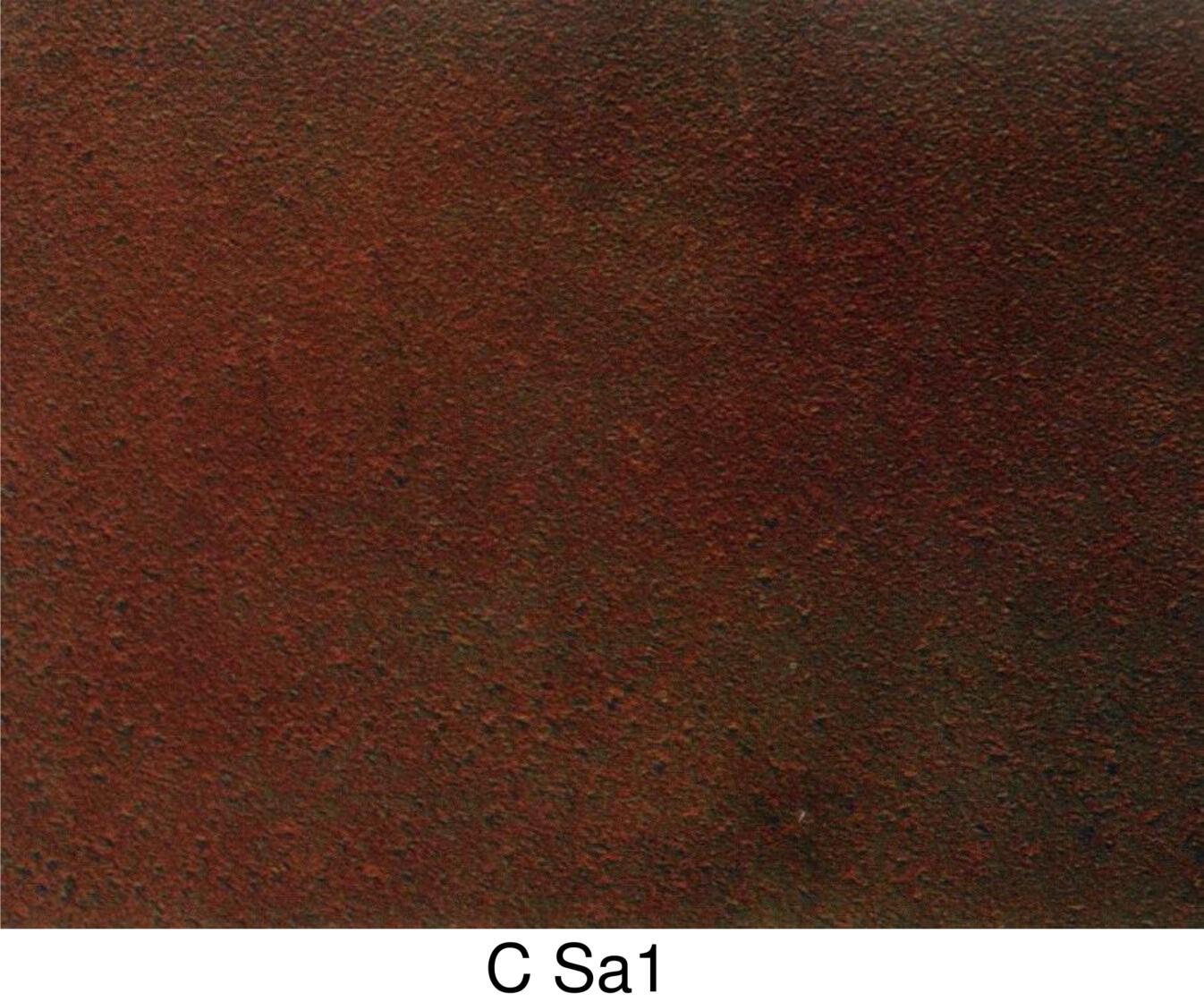

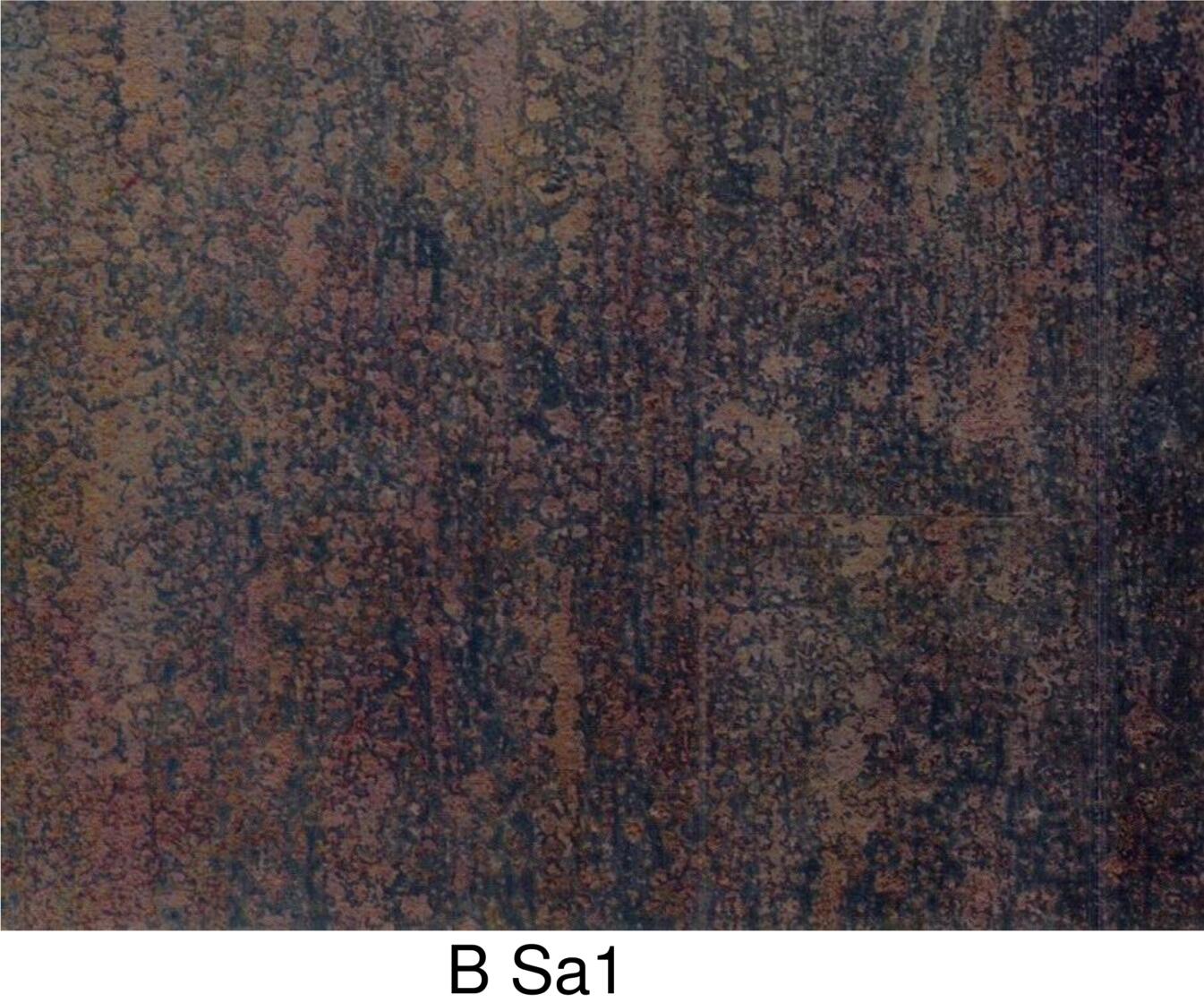

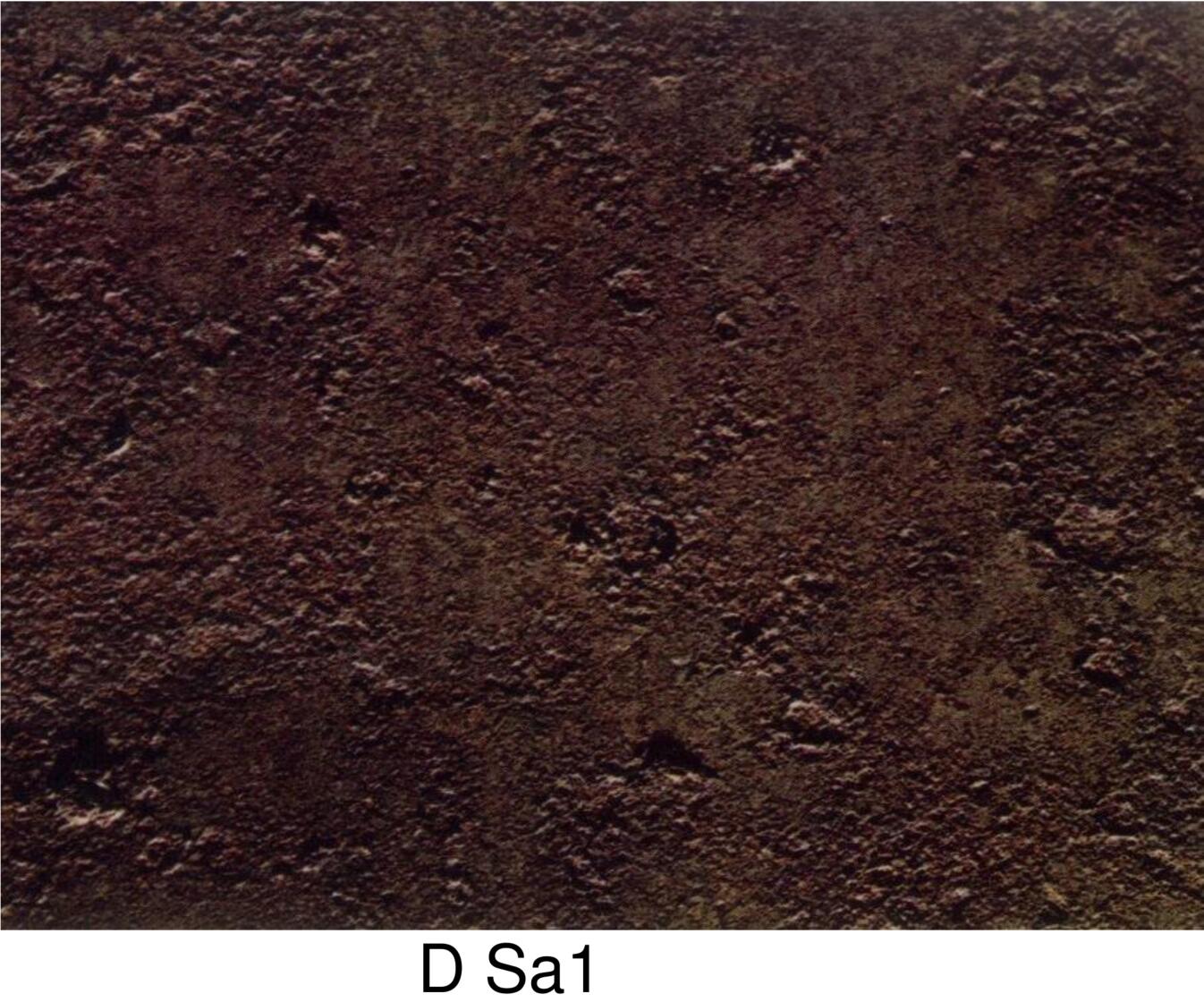

图示如下（ISO8501-1，注：前面字母代表原腐蚀等级，后面字母及数字代表清理方式及清理等级，如BSa1 代表原来钢材的腐蚀等级为B级“已发生锈蚀，并且氧化皮已经开始剥落的钢材表面；Sa表示采用喷射清理；1表示“轻度的喷射清理”）

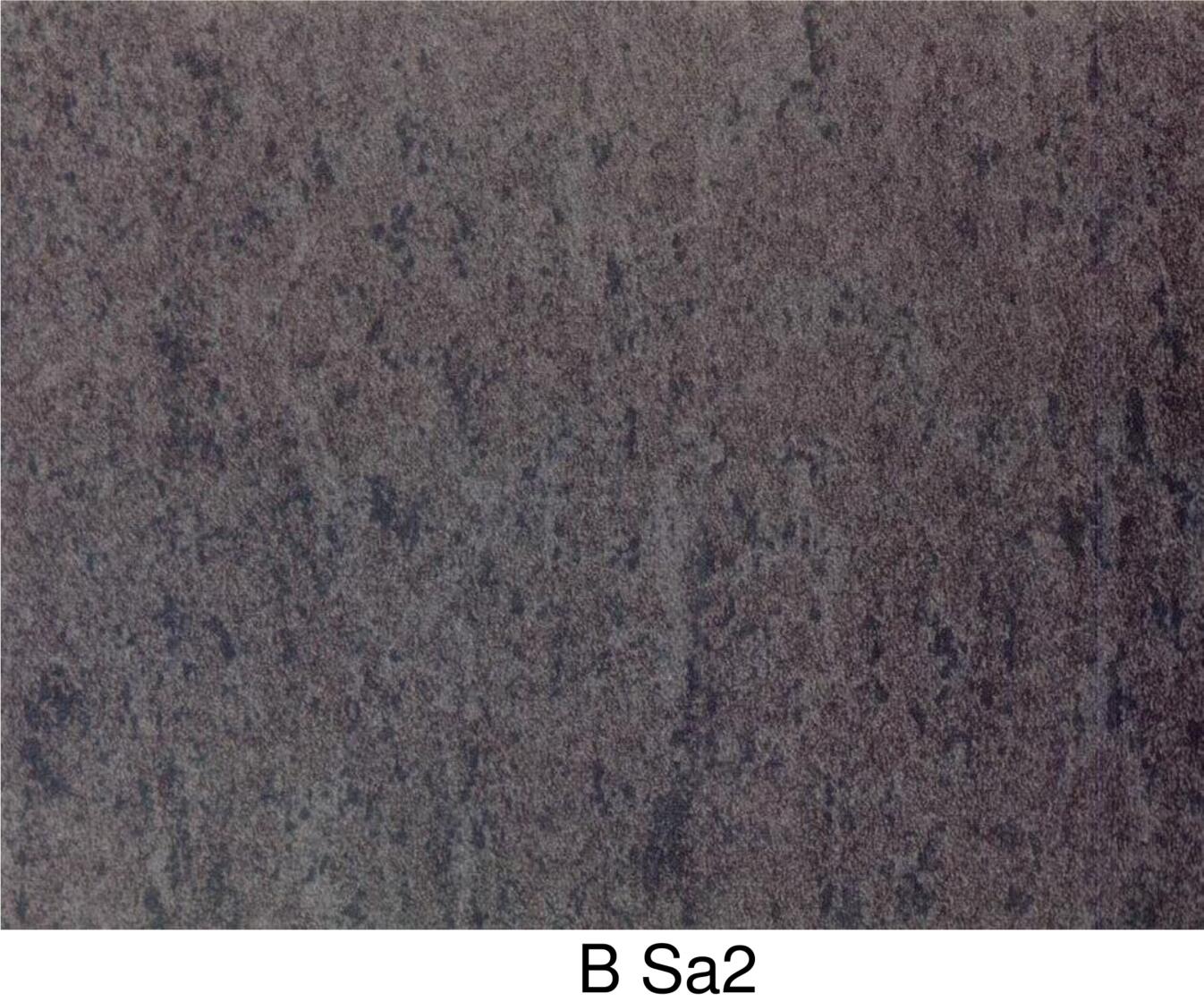

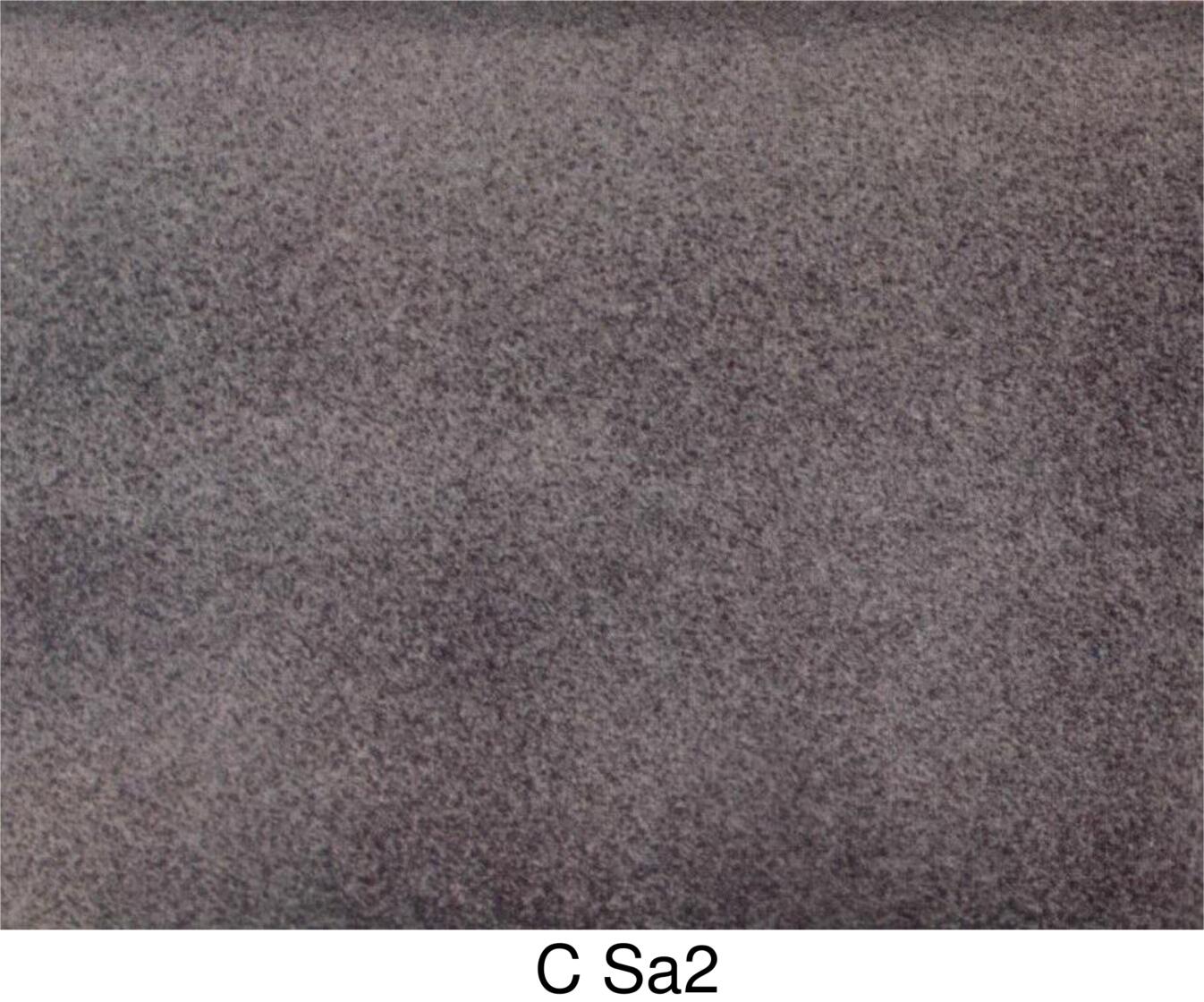

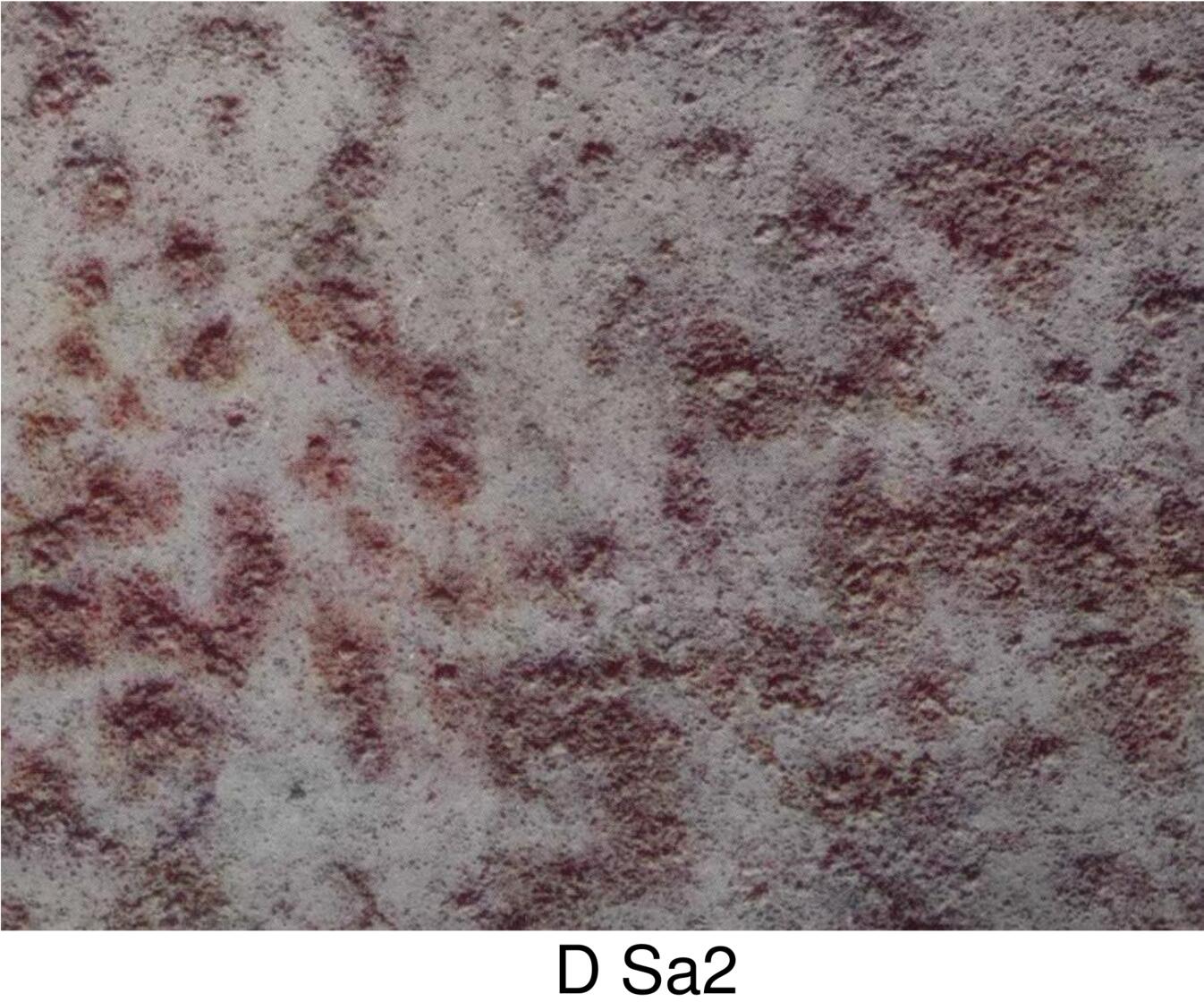

2、Sa2 彻底的喷射清理：在不放大的情况下观察时，表面应无可见的油，脂和污物.并且儿乎没有氧化皮、铁锈、涂层和外来杂质；任何残留污染物应附着牢固。

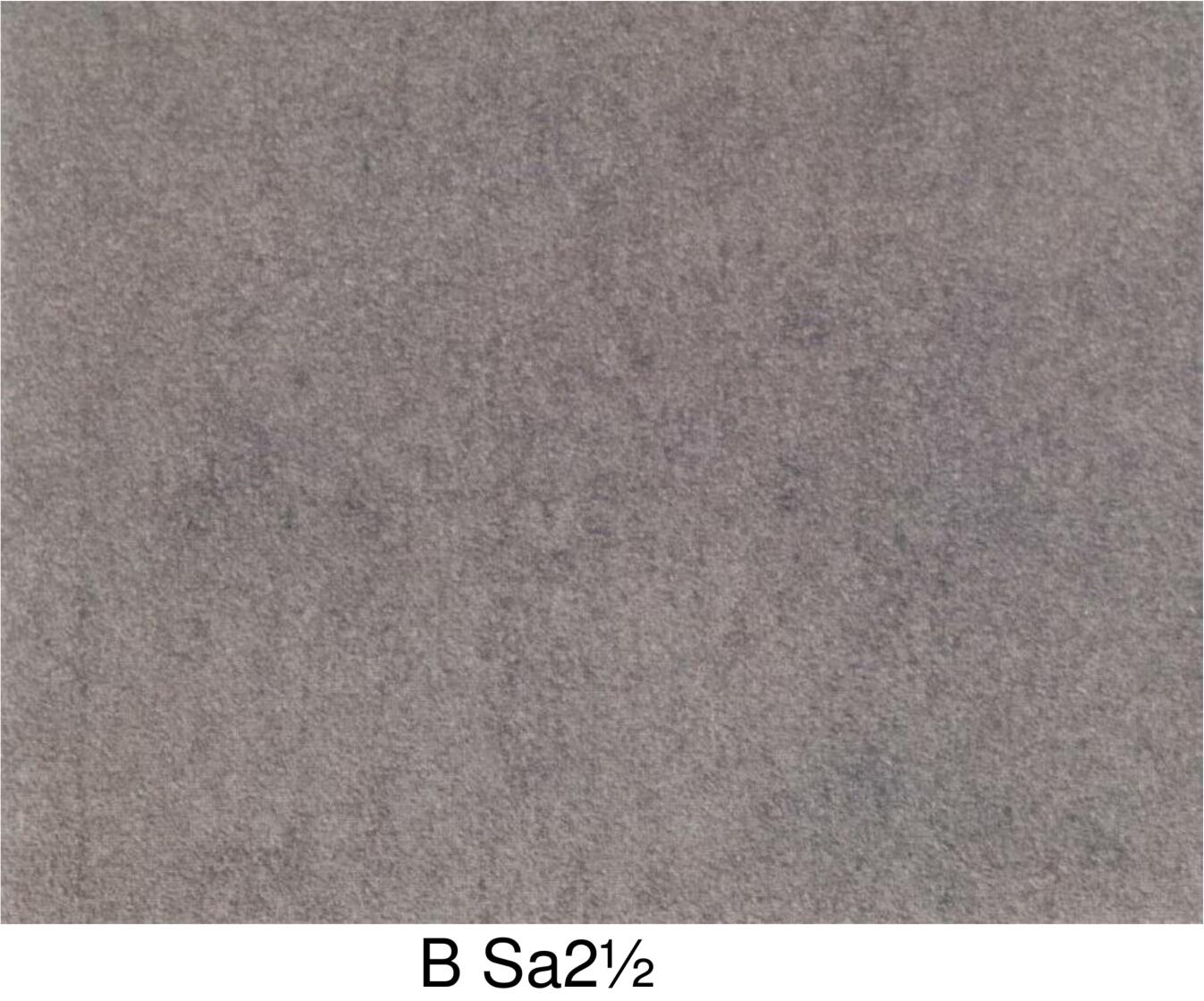

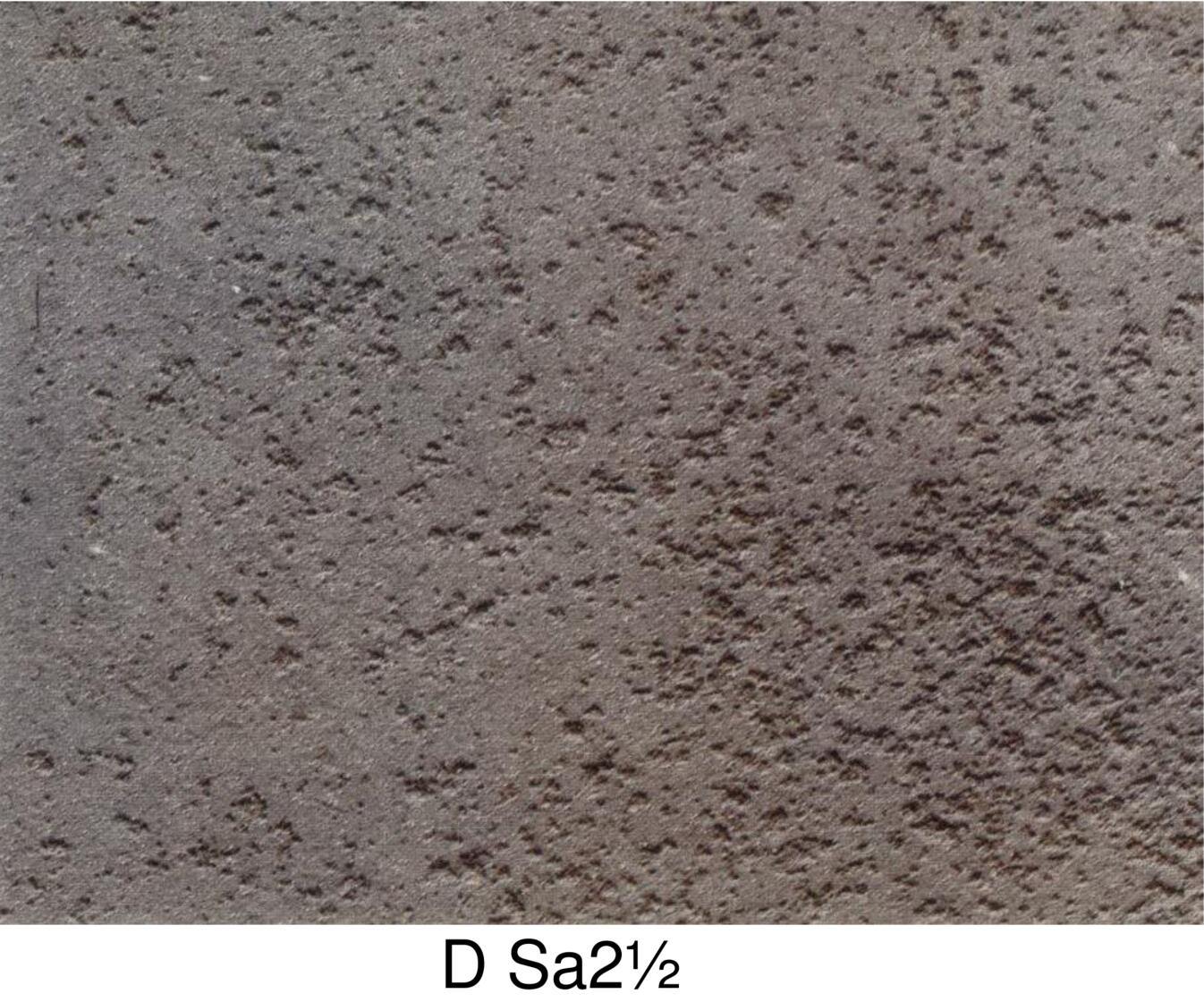

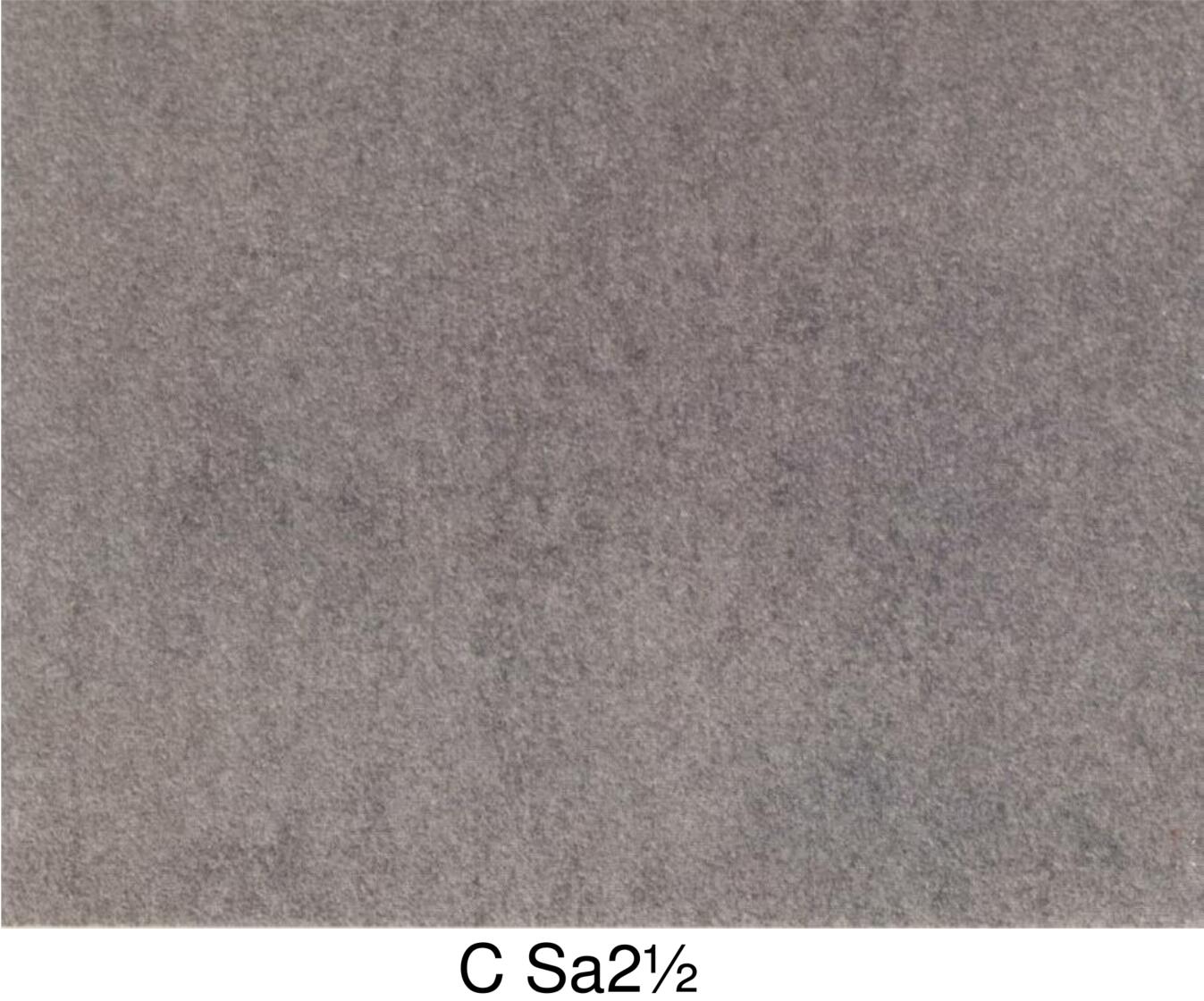

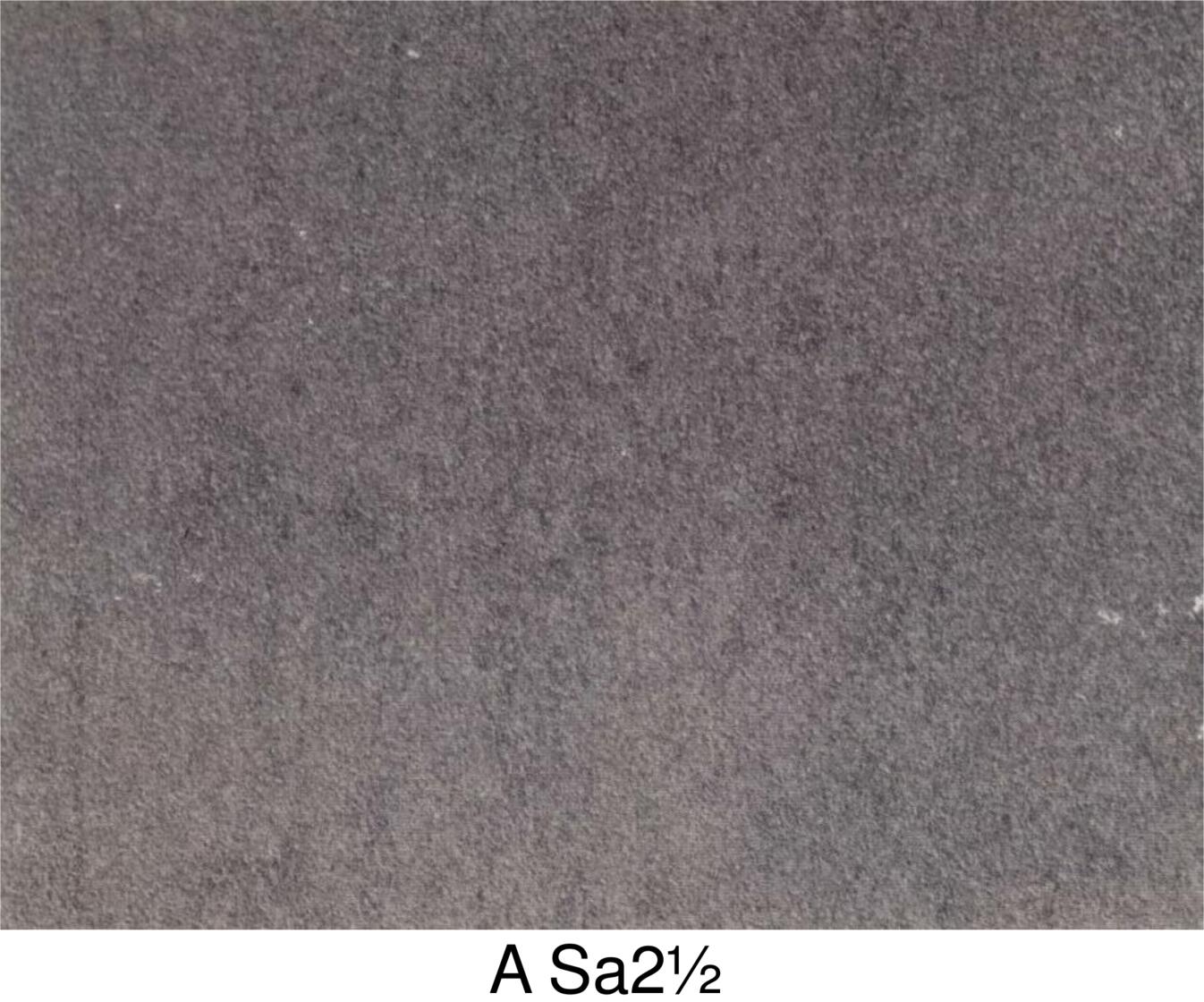

3、Sa2½ 非常彻底的喷射清理（常用的Sa2.5）：在不放大的情况下观察时,表面应无可见的油、脂和污物,并且没有氧化皮、铁锈、涂层和外来杂质。任何污染物的残留痕迹应仅呈现为点状或条纹状的轻微色斑。

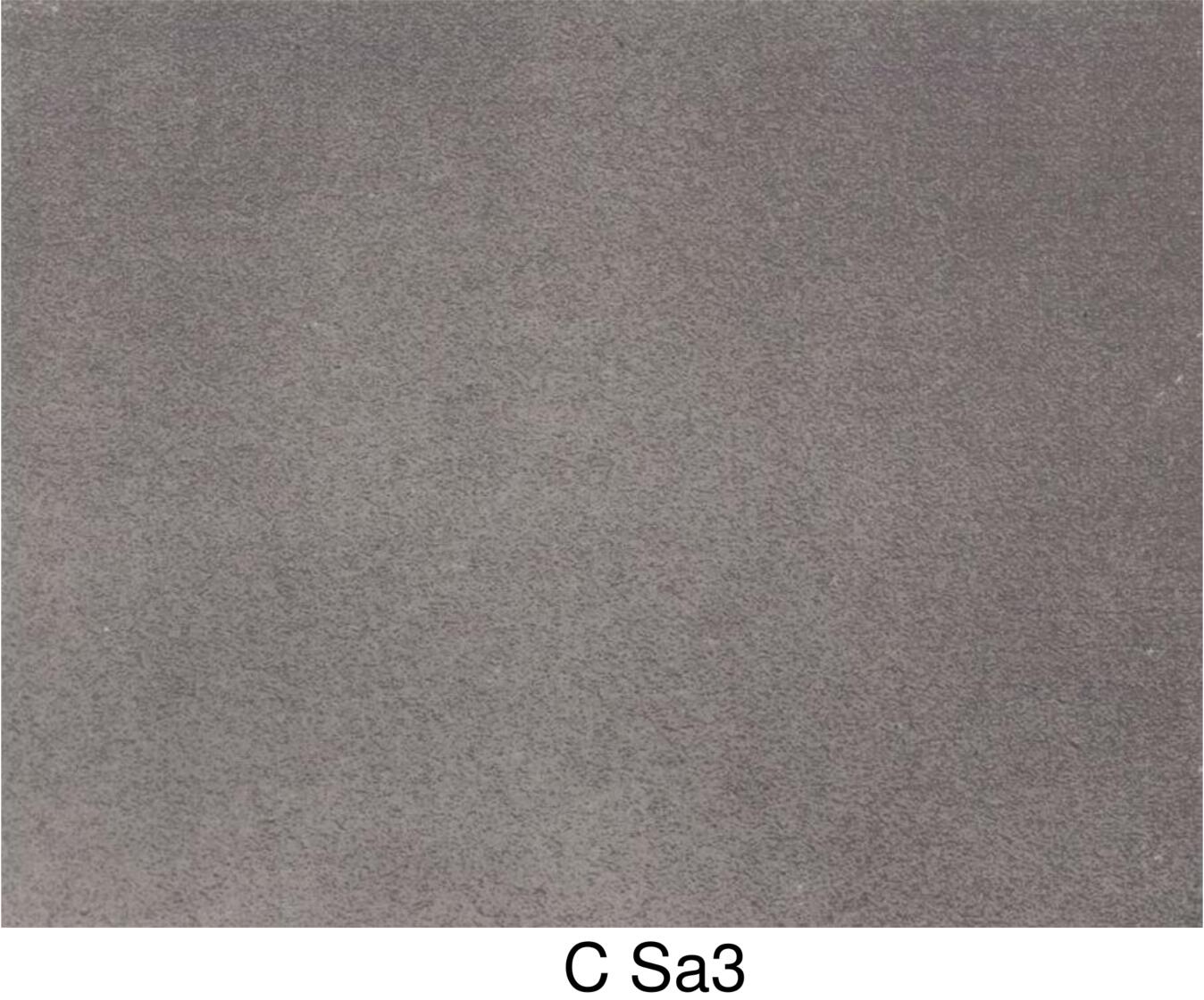

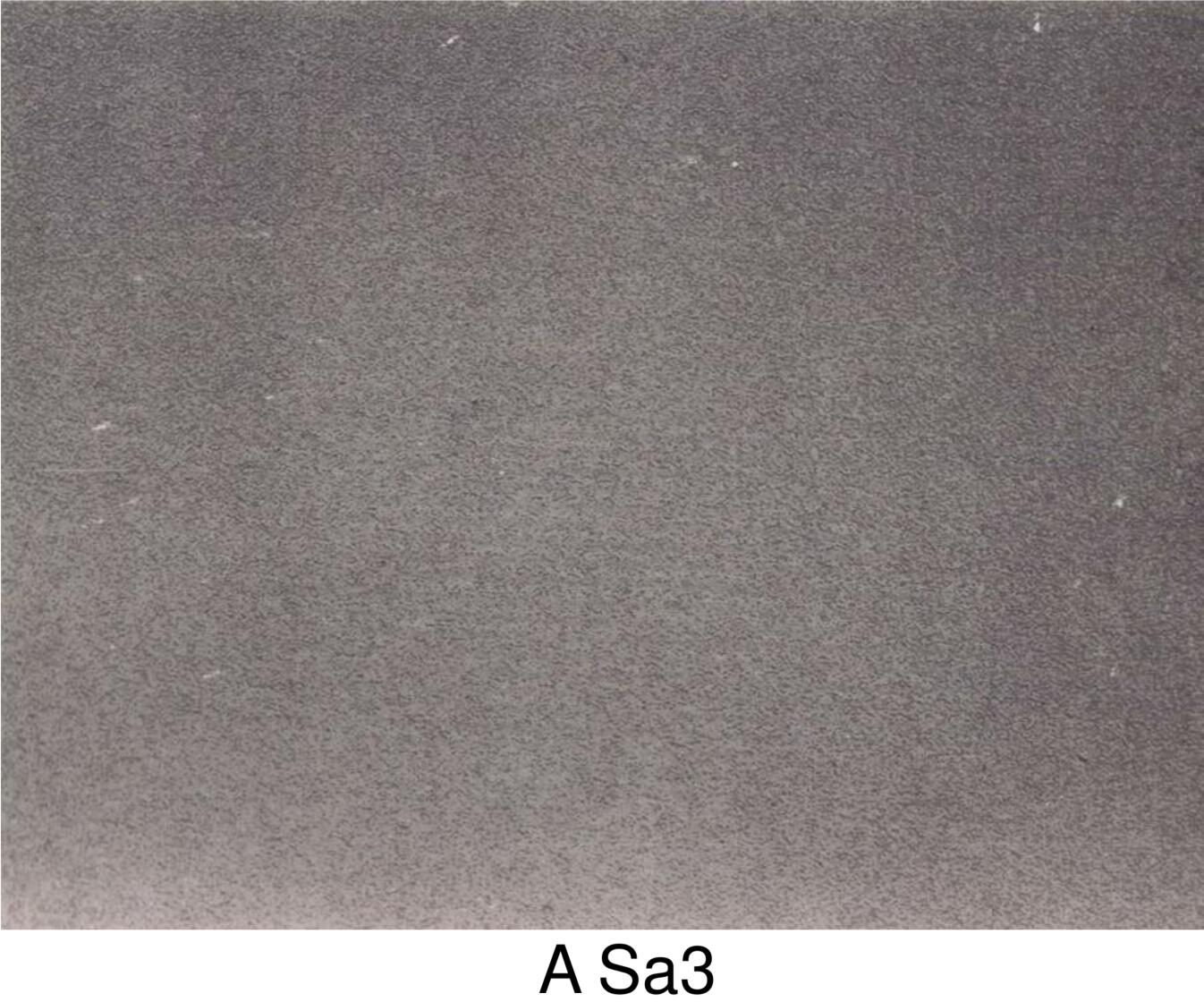

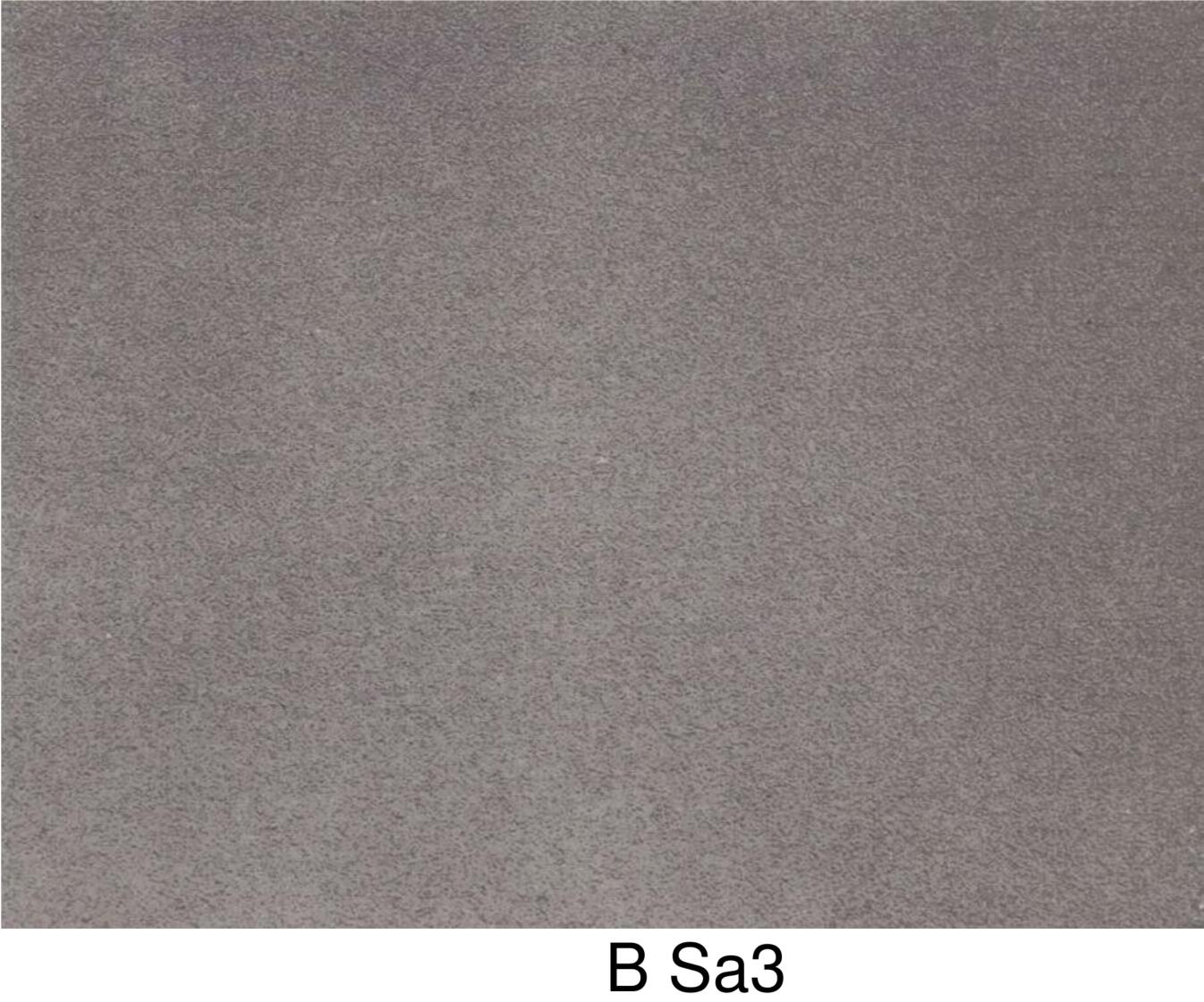

4、Sa3 使钢材表现洁净的喷射清理：在不放大的情况下观察时.表面应无可见的油、脂和污物,并且应无氧化皮、铁锈、涂层和外来杂质。该表面应具有均匀的金属色泽。
